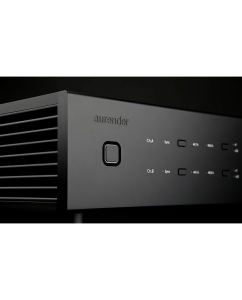

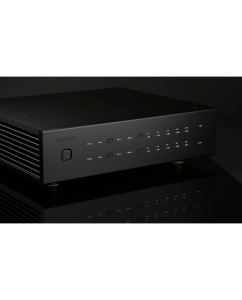

Aurender MC20

Aurender MC20 — это генератор тактовых сигналов Master Clock и Word Clock, разработанный для обеспечения исключительно высокого уровня реализма звучания цифровой системы, включающей в себя проигрыватель и цифро-аналоговый преобразователь. Благодаря превосходной точности работы MC20 джиттер в цифровой части системы снижается до исчезающе малого уровня, что обеспечивает исключительную чистоту тембров и гологорафическую точность звуковой сцены.

В любой цифровой аудиосистеме временная точность передачи и приема цифровых данных имеет первостепенное значение. Именно поэтому, все устройства на пути цифрового сигнала должны быть синхронизированы друг с другом, чтобы исключить джиттер приводящий к искажению данных. И именно поэтому, если вы хотите добиться от своей цифровой системы максимальной четкости, прозрачности и сфокусированности звуковой картины необходимо чтобы транспорт, ЦАП и любые другие устройства (например — внешние апсемплеры) получали один и тот же синхронизированный тактовый сигнал от сверхточного и стабильного генератора.

В основе MC20 лежит рубидиевый модуль, генерирующий прецизионный тактовый сигнал с частотой 10 МГц. Рубидиевые кристаллы используют в генераторах из-за их превосходной точности и стабильности как в долгосрочной, так и в краткосрочной перспективе. Это и позволяет обеспечить сверхнизкий уровень джиттера. Кроме того, MC20 содержит два дискретных модуля синхронизации OCXO для генерации частот 44,1 кГц и 48 кГц. MC20 способен одновременно и независимо друг от друга обеспечивать четыре выхода Master Clock 10 МГц и четыре выхода Word Clock (2 на 44,1 кГц и 2 на 48 кГц). Это обеспечивает беспрецедентную степень универсальности и совместимость с максимально широким набором цифровых устройств Aurender и сторонних производителей.

Рубидиевый модуль
Рубидиевый модуль, используемый в MC20, представляет собой исключительно стабильный и высокоточный генератор импульсов, обеспечивающий рекордной низкий уровень фазового шума и джиттера. Его тактовые импульсы позволяют добиться идеальной фокусировки и трёхмерности звуковой сцены. Уменьшение джиттера и фазового шума в цифровой части системы устраняет любые признаки «цифрового звука» и вместо этого создаёт аналоговую теплоту, делая звук максимально естественным.

Рубидиевые модули — это устройство чрезвычайно чувствительное к любым внешним воздействиям. Поэтому инженеры Aurender разработали для него уникальную амортизирующую систему, поместив в отдельный корпус. Таким образом он полностью защищен от любых вибраций поступающих извне. Чтобы обеспечить безопасную транспортировку рубидиевого модуля, он бережно упаковывается в пенопластовый контейнер и располагается в коробке отдельно от основного корпуса MC20. После распаковки модуль необходимо установить и надёжно зафиксировать в специальном отсеке корпуса МС20 с помощью интегрированного крепления.

Тактовый генератор OCXO для подавления джиттера
В то время как Рубидиевый модуль отвечает за основной тактовый сигнал Master Clock 10 МГц, фирменные модули OCXO компании Aurender формируют тактовый сигнал Word Clock. OCXO являются одними из самых точных и стабильных тактовых генераторов из всех что используются в высокоточной электронике. Дискретные модули OCXO, разработанные инженерами Aurender, на порядки более точны и стабильны, чем обычные кварцевые генераторы, которые устанавливаются в компьютерах и других устройствах. Обычные генераторы чувствительны к изменению температуры, что снижает точность их работы и приводит к повышению джиттера. Более того, обычные кристаллы гораздо менее стабильны в долговременной перспективе и постепенно теряют точность. В генераторе OCXO высококачественный кварцевый кристалл заключен в отсек с постоянно поддерживаемой температурой. Стабильность температурного режима способствует стабильности работы генератора и как следствие — минимизирует уровень джиттера.

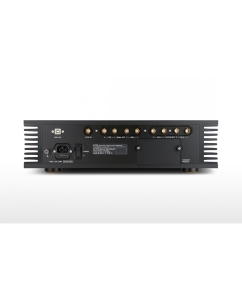

Возможности коммутации
Вход тактовых сигналов у аудиоплееров Aurender имеет импеданс 75 Ом и может принимать сигналы как Word Clock, так и Master Clock. Тактовый сигнал присутствующий на выходе Master Clock 10 МГц генератора MC20 может использоваться как опорный сигнал для генераторов OCXO встроенных в плееры Aurender, что позволяет добиться большей точности и стабильности работы. По этой причине настоятельно рекомендуется использовать кабель с импедансом 75 Ом и выход генератора Master Clock 10 МГц. При таком подключении MC20 обеспечит максимальный прирост качества звучания.

В случае если ЦАП имеет вход Master Clock10 МГц такой вариант подключения также является предпочтительным. В противном случае используйте сигнал Word Clock. Кроме того важно, чтобы импеданс кабеля был согласован с импедансом входа. Выбирайте кабель с импедансом 50 или 75 Ом — таким же как и входной импеданс вашего ЦАП.

Таким образом, если ЦАП имеет только вход Word Clock, тактовый сигнал Master Clock 10 МГц подаётся только в плеер Aurender, а в ЦАП подаётся тактовый сигнал Word Clock. Эти выходы генератора работают одновременно. Для автоматической синхронизации частоты тактового сигнала Word Clock 44,1 или 48 кГц подключите выход SPDIF BNC плеера к специальному входу MC20.

Совместимые компоненты
MC20 можно использовать с широким спектром высококачественных ЦАП, цифровых проигрывателей и музыкальных серверов. В текущем модельном ряду Aurender с генератором MC20 совместимы следующие устройства: N20, W20SE и N30/N30SA. Все они имеют вход с импедансом 75 Ом.

Для подключения плееров Aurender и других цифровых компонентов в комплект входят две пары кабелей с импедансом 50 и 75 Ом. Обратитесь к руководству пользователя подключаемого оборудования, для того чтобы узнать импеданс входа и тип тактового сигнала, который можно подать от генератора MC20.
